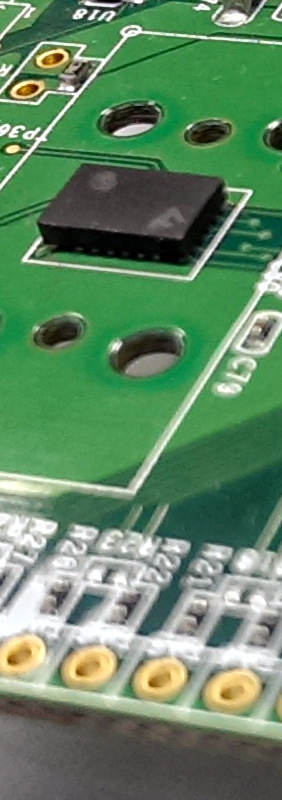

Bluetooth 4.0 Dual Mode

SiP Module

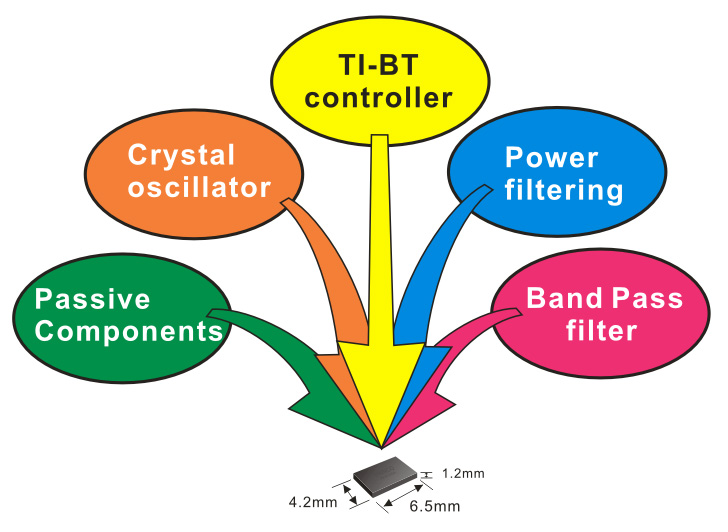

The miniature size Bluetooth 4.0 dual mode SiP module integrates

TI-CC2564 BT controller, band-pass filter, crystal etc. Excellent

RF performance ( Tx: power +10 dBm; Rx sensitivity -93 dBm)

are realized by using Princo’s patented ultra high density substrate

and advance packaging technology.

By using this SiP module, system design effort is reduced and fast

time to market could be achieved. This module is particularly suitable

for space-constrained application.

Target applications include:

1. Sports and fitness product,
2. Smart phone/Tablet accessories.

3. Remote Controller.
4. Wireless data communication.
5. Smart Toys.

e-DM download

Features and Benefits

1.High Performance with Low System Cost

 ● TI – CC2564 Bluetooth controller.

 ● TX: +10 dBm, RX:-93 dBm.

 ● Easy-to-use. ( 24-pin, 0.7 mm peripheral ball pitch)

 ● 2L-PCB design feasible.

 2. Small Form Factor with High Reliability

 ● 4.2mm×6.5mm×1.20mm

 ● Ideal for space-constrained handheld devices.

 ● Proven for industrial grade use. (-30℃ to 85℃)

 3. Profiles supported

 ● Serial Port Profile (SPP).

 ● A2DP and more….

 ● BLE profiles include: GATT, ANP, HTP, HRP…

 ● Seamlessly integrated with TI ultra-low power MSP430 Microprocessor.

 4.Electrical features

 ● UART, I2C, PCM interface.

 ● VDD: 2.2 – 4.8V.

 ● VIO: 1.8V (typical)

 ● Support Low Power mode. ( Sniff, Deep sleep and power down)

 ● Reference design available.

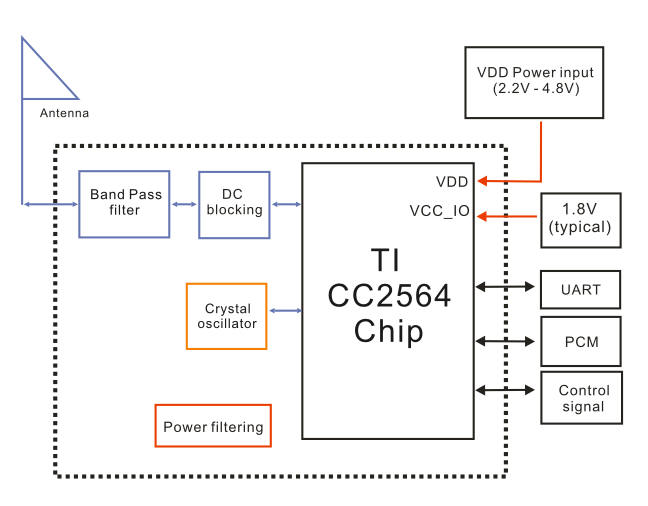

Bluetooth SiP block diagram

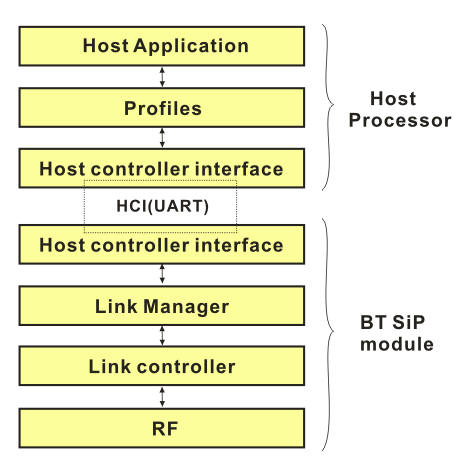

Software block diagram
