System PCBA Solution ( Based on TI-OMAP3530/DM3730 platform ) |
||||
| ¡@ | ¡@ |
1. Application Processor Module Unit OMAP3530/DM3730 (ARM Cortex-A8 Core, TMS320C64x+ DSP, PowerVR SGX GPU) 256/512 MB LPDDR-SDRAM+512MB Nand Fflash Combo TPS65950 Power Management IC 111 Passives |
|
||||
| ¡@ |
¡@ |
||||||
| ¡@ | ¡@ |
2. View Panel and Touch Panel 1.8"~2.4":128X160, 240X320 3.5¡¨ : 240*320, 480*640 (sun-readable). 4.3¡¨ : 480*272. 7¡¨ : 800*480. 10.4¡¨ : 800*600. And/Or DVI Interface: 720P (30fps) [ 24-bit LCD output ( resolution : 2048*2048)] [ Backlight Controlled by PWM] |
|
||||
| ¡@ | ¡@ | ||||||
| ¡@ | ¡@ |
3. Power Input / Lithium Battery Charger DC 5V/USB power/ Battery: power path management. Lithium Battery Charger Control. |
¡@ | ||||
| ¡@ | ¡@ | ||||||
| ¡@ | ¡@ |
4. Connectivity/IO port ¡¹RS-232 Interface ¡¹Audio output: Stereo Headset and/or 1W speaker ¡¹USB-OTG;USB-Host ¡¹Audio input ¡¹Micro-SD card ¡¹Key pad : 5*5 input (Key Pad and Power On/Off) ¡¹50+ GPIO Signal. (LED Backlight, Key Pad and Power On/Off) |
¡@ | ||||
| ¡@ | |||||||
| ¡@ | ¡@ | ¡@ | |||||
| ¡@ | ¡@ | ||||||
| ¡@ | ¡@ | ¡@ |
5. Software Support WinCE / Android / Linux-QT |
¡@ | |||
| ¡@ | ¡@ | ||||||
| ¡@ | ¡@ | ¡@ |
6. Typical Application Block Diagram Connected Module ¡¹ WiFi/Bluetooth Module GSM/GPRS Module ¡¹ 3-Axis accelerator 3- Axis gyroscope ¡¹ Magnetometer GPS Module ¡¹ Light/proximity sensor ¡¹ Camera Module (Include Flashlight):5MP Autofocus |
¡@ | |||
| ¡@ | ¡@ | ||||||
| ¡@ | ¡@ | ¡@ |
7. Electrical Parameters Operation Temperature:-20¢J~85¢J. Environment Humidity: 20% ~ 90%. Mechanical: 150 mm*75 mm (could be customized) Power Consumption: 0.5 A @5V |
¡@ | |||
| ¡@ | ¡@ | ¡@ |
Typical Application Block Diagram |
||||
| ¡@ | ¡@ | ¡@ |
|
||||
| ¡@ | ¡@ | ¡@ |

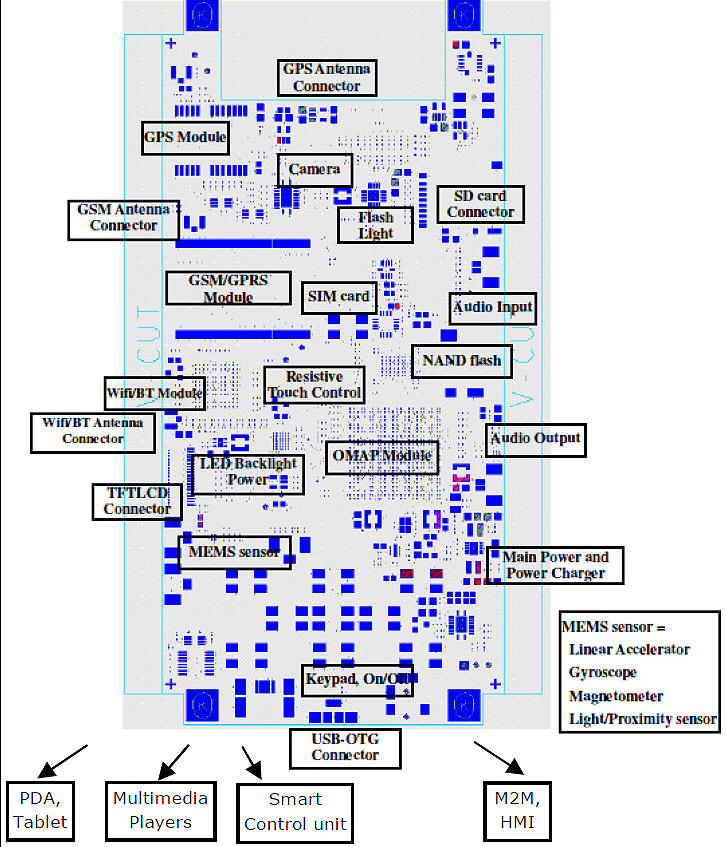

Design Example |
||||
| ¡@ | ¡@ | ¡@ |
|
||||
| ¡@ | ¡@ | ¡@ | ¡@ | ||||
| ¡@ | ¡@ | ¡@ | |||||
